概述

　　我公司風速風向儀由風速傳感器、風向傳感器和數據記录儀两部分組成，可連接電腦，随機提供電腦软件。

　　系統采用嵌入式技术、模块化結構，可根據用戶需要靈活增加或減少相應的模块和傳感器，任意組合，方便、快捷的滿足各類用戶的需求，内部電源系統可为各傳感器供電，接線簡單方便。

　　系統自带中文液晶顯示、自動保存、實时时鐘、數據通訊等功能。該設備具有技术先進，測量精度高，數據容量大，微功耗，遥測距離遠，人機界面友好，可靠性高的優點，廣泛用于气象、建築、礦场、环境、機场、港口、工農業及交通等領域。

技术參數

　　2.1. 電壓：AC 100～240V、50～60Hz或DC 12V(可定制其它電壓規格);

　　2.2. 功率：≤1W，DC 12V时工作電流60mA左右，開啟電源控制工作電流可控制在10mA左右;

　　2.3. 顯示：LCD顯示屏带背光，64×128點阵，中文顯示;

　　2.4. 通訊：USB口1个，RS232口2个，RS485口2个;(其中1个光電隔離RS485口为選配);

　　2.5. 協議：兼容modbus RTU協議;

　　2.6. 采集通道：默認可連接1个風速傳感器，1个風向傳感器;最大可接8个(通道數不同，产品价格不同)。

　　2.7. 顯示窗口：75mm×44mm;

　　2.8. 控制盒體積：200mm×120mm×75mm，(含固定耳长度为240mm);

　　2.9. 重量：約1kg;

　　2.10. 含移動式安裝支架重量：越15Kg;

　　2.11. 自動保存數據：(以6通道數據計算，可存131072条)存滿後自動覆蓋最早的數據。

　　                                每1分鐘保存一次，可存91天;

　　                                每10分鐘保存一次，可存1.5年;

　　                                每小时保存一次，可存15年;

　　2.12. 保存間隔：1秒至24小时可設置;

　　2.13. 可顯示、保存風速風向的瞬时值、最大值、最小值、平均值、标準差;可顯示N分鐘平均值，N可設;

　　2.14. 可選配電源控制功能，定时控制GPRS DTU工作及傳感器工作，大幅降低設備總體功耗，特别适用于純電池供電或太陽能供電。

　　2.15. 可選配風速報警功能，1路繼電器輸出，可扩展为2路繼電器輸出，相應要素值大于 設定值繼電器報警輸出，並在液晶屏提示報警狀态。

　　2.15.1. 報警設置範圍：0.1～60m/s;

　　2.15.2. 可選繼電器負载：1A 125VAC或2A 30VDC;

　　2.16. 測量風速：0～60m/s，分辨率0.1m/s;

　　2.17. 測量風向：0～359度，分辨率1度。

接口

　　數據記录儀與風速、風向傳感器的連接采用带航空插头的數據屏蔽線連接，記录儀插板图示(如無相應功能，則相对應的接口不会出現在插板上)，具體接口功能以數據記录儀上标識为準：

　　3.1. 電源接口

　　記录儀随機附带1个電源适配器可将交流電转为12V直流電，适配器有宽電壓工作範圍可選，可用于境外多國或地區。

　　采集儀上DC 12V輸入插座为5.5-2.1mm DC插座，可配套对應DC插头。

　　當現场有DC12V電源，如太陽能、蓄電池或其它設備供電时，可直接用DC12V電源線連接電源。

　　3.2. RS232接口

　　RS232口又稱串口、COM口，如下图，記录儀上2个RS232口均为3線制，定義與電腦上的COM口相同。

　　RS232接口定義：

　　2pin — 接受數據(RXD)

　　3pin — 發出數據(TXD)

　　5pin — 信号地線(GND)

　　電腦或數據記录儀的COM口

　　RS232連接線

　　2个RS232接口均可在數據記录儀菜單：【通訊參數設置】中修改波特率(1200～115200)、校验位停止位等參數，出廠默認为9600，N，2。

　　2个RS232口完全獨立，互不影响;但RS232口與RS485口共用，均可在數據記录儀菜單：【通訊參數設置】->模式選擇】中選擇为RS232模式或RS485模式，當選擇为RS485模式时，相对應的RS232口不能使用。

　　記录儀随機附带1.5米RS232通訊線，为孔对孔交叉線，用于連接電腦通訊，一头接電腦上的COM口、一头接數據記录儀上的COM口。RS232口可用于50米内的通訊，如要更长的COM線可向我公司定購。

　　3.3.RS485接口

　　記录儀上2个RS485口均为和COM口共用，均可在數據記录儀菜單：【通訊參數設置】->【模式選擇】中選擇为RS232模式或RS485模式，當選擇为RS232模式时，相对應的RS485口不能使用。

　　低功耗型沒有第一RS485口，H型的第一RS485口为光電隔離口，當使用光電隔離的RS485通訊时，波特率不得超过57600。

　　RS485为二線制通訊，最大距離为1000米，如要配RS485通訊線應另向我公司定購。

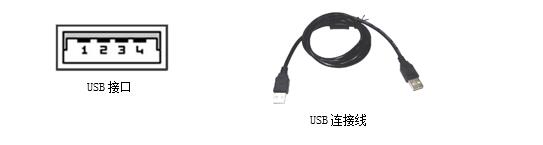

　　USB接口定義：

　　1pin — +5V

　　2pin — D-

　　3pin — D+

　　4pin — GND

　　2路RS485接口定義：

　　1pin — 第一RS485A

　　2pin — 第一RS485B

　　3pin — 第二RS485A

　　4pin — 第二RS485B

　　3.4.USB連接線

　　記录儀上USB接口如图，與電腦連接後，配套软件可用USB接口與數據記录儀通訊。記录儀随機附带1.5米公对公的USB連接線用于連接電腦。

　　3.5.航空插座

　　數據記录儀側面航空插座为傳感器接入口，支持電壓、電流、RS485等信号輸出傳感器。航空插座的數量因數據記录儀通道數、傳感器類型不同有差异，詳细布局以數據采集儀側面的标签为準。

　　3.5.1. 接口定義

　　2芯航插接口定義：

　　1pin — GND或IN-

　　2pin — 信号輸入或IN+

　　3芯航插接口定義：

　　1pin — 電源+

　　2pin — GND

　　3pin — 信号輸入

　　4芯航插接口定義：

　　1pin — 電源+

　　2pin — GND

　　3pin — 485-A

　　4pin — 485-B

　　5芯航插接口定義：

　　1pin — 電源+

　　2pin — GND

　　3pin — 信号輸入

　　4pin — NC

　　5pin — NC

　　定義中的是電源+可能为5V、12V或订制的其它電壓，出廠时根據傳感器參數确定。出廠保證同一數據記录儀，相同插座的電壓定義相同，即使插錯了接口，也不会損壞設備。

　　3.5.2. 可選報警輸出

　　指定气象要素值达到報警条件时，報警輸出，常開觸點關閉，常閉觸點打開。繼電器輸出为旋转式3芯航插。

　　3.5.3. 可選GPRS工作電源控制，及傳感器工作控制

　　指定时間間隔下GPRS 電源自動上電，上傳數據，並在指定时間内斷電下線。傳感器可在數據保存間隔前上電工作，保存結束後斷電。但雨量傳感器等要求連續工作的傳感器不会斷電

　　3.5.4. 插撥操作

　　1、請在斷電狀态下連接各接口，确認無誤後再通電;

　　2、連接航空插座时，應用手拿住航空插头的尾部，插头上凹槽方向應和插座中突點方向一致(默認朝上)，輕推入内，听到喀嚓聲，即連接好。

　　3、取下插头應用手拿住航空插头的中部，輕拉即可。

外形尺寸

　　4.1. 數據記录儀尺寸

　　4.2.風速傳感器尺寸

　　底盤上4个孔为固定孔位

　　4.3.風向傳感器尺寸

　　底盤上4个孔为固定孔位

安裝

　　5.1.風速、風向傳感器可安裝在室外或其它指定要測量風速的位置，固定孔見上图，盡量水平安裝。

　　5.2.風向傳感器白線对準正北安裝。

　　5.3.數據記录儀應安裝在室内或保護箱内，不能日晒雨淋，可壁挂或放置在桌面。

　　5.4.如用戶需要購買我司配套安裝支架，可根據安裝支架實際安裝孔進行固定。

菜單

　　6.1.操作可通过記录儀前面板上的按鍵对其進行操作：

　　6.1.1. 連線：在關機狀态，連接好各傳感器、通訊接口，並檢查無誤;

　　6.1.2. 開機：連接好電源後，記录儀開始工作;

　　6.1.3. 設置：按下前面板的【START】鍵，顯示

　　“請輸入密碼：”

　　“0000”

　　通过【→】、【←】鍵右移和左移輸入點，【↑】、【↓】鍵对輸入點上的數字加1和減1;

　　默認密碼为：0001，按下【EDIT】鍵，進入菜單操作狀态。

　　菜單：按【↑】、【↓】鍵查找菜單，按【EDIT】鍵進入菜單，按【START】鍵返回上级菜單;

　　設置—系統設置：

       —日期

　　—时間

　　—背燈时間(單位秒，0-4秒为不關背燈)

　　—保存間隔(秒)

　　—重啟間隔(單位小时，設置範圍0-23小时)

　　—曆史數據清空

　　通訊參數設置：

        —設備地址

　　—串口1波特率

　　—串口1校验位

　　—串口1模式選擇

　　—串口2波特率

　　—串口2校验位

　　—串口2模式選擇

　　報警參數設置：

       —報警最大值A

　　—報警最小值A

　　—停止偏離值A

　　—報警最大值B

　　—報警最小值B

　　—停止偏離值B

　　—報警值B

　　—聲報警輸出

　　气象要素設置：

       —地理經度

　　—地理維度

　　—風向指北校正

　　—日起始时間

　　電源管理設置：

       —GPRS間隔(时)

　　—GPRS工作(分)

　　—傳感提前(秒)

　　—傳感延後(秒)

　　設備中如無相應功能、要素，則相應菜單可能不顯示或顯示位無意義;

　　6.1.4. 設置數據：選項設置有两形式

　　a通过【→】、【←】鍵右移和左移輸入點，【↑】、【↓】鍵对輸入點上的數字加1和減1;

　　b選擇：按【↑】、【↓】鍵查找備選項，按【EDIT】鍵選擇，並進入選擇菜單;

　　輸入好後按【EDIT】鍵完成設置。按【START】鍵放棄設置，並返回上级菜單。

　　6.1.5. 超过30秒未按鍵，自動回到正常顯示狀态。

　　6.2.菜單说明

　　6.2.1. 【保存間隔】：0～65535秒可設，設为0时，是24小时保存1次，保存时間为每日0點整。出廠默認为600秒,即10分種保存一次，除特别科研需要，建議保存間隔不要小于60秒。保存的數據斷電後也不会丢失。累計計算的采集值，如實时雨量、蒸發等，会在儲存後清零，重新累計。

　　6.2.2. 【重啟間隔】：設置值能被當前小时數整除时，会在这个小时的50分05秒重啟數據記录儀;當輸入99，按“OK”时，數據記录儀立即重啟，輸入值不保存。

　　6.2.3. 【串口校验位】：選項中【有無校验1停止位】和【無校验2停止位】可供選擇，奇、偶校验只能为1停止位。

　　6.2.4. 【地理經度】和【地理緯度】为特别功能，一般不会出現。

　　6.2.5. 【風向指北校正】一般風向傳感器安裝时，傳感器上的北标記对北了，則不用使用此功能，當安裝时沒能做到对北，可以这里校正。

　　設置方法：連接好傳感器、記录儀，人为讓風向傳感器上錐形箭头指向正北並保持，在記录儀菜單中進入【風向指北校正】，輸入“01”，按【EDIT】，即可。

　　6.2.6. 【日起始时間】：計算某些一天累計值的要素时，1天開始的时間

　　一般我们一天都以0點为分界點，如昨日累計雨量，是昨天的0點到今天的0點之間 的總降雨量，但在有些行業，昨日雨量为昨天的8點到今天的8點之間的總降雨量，这时應設为“8”。

　　6.3.報警設置说明(可選功能)

　　A、B路報警是獨立的，互不影响，如有繼電器輸出，則分别对應繼電器A輸出和繼電器B輸出(可選)。

　　在輸入【報警最大值】、【報警最小值】後，如【報警最大值】大于【報警最小值】，則被測要素大于最大值，或小于小最小值时都会報警。

　　如【報警最大值】小于【報警最小值】，則被測要素在最大值和最小值之間时会報警。

　　例1：在井道中測量風速大小，小于0.6m/s就是通風不好，要報警，大于5m/s就是風量过大，也要報警。在【報警最大值】輸入5.0、【報警最小值】輸入0.6即可。

　　例2：在室外高空做業，監測風速，大于10m/s停止工作，小于10m/s不報警。【報警最大值】設为10.0、【報警最小值】設为0。

　　例3：照明控制，監測照度值，小于50lx时打開照明。【報警最大值】設为99999、【報警最小值】設为50。

　　例4：垃圾發電廠正東有村莊，西風时为防异味吹到居民點應控制作業。監測風向值，西風或偏西風報警(225度至315度)。【報警最大值】設为225、【報警最小值】設为315。

　　6.3.1. 【停止偏離值】：达到報警条件後，繼電器会閉合，有时測量值可能在条件值上、下波動，为防止繼電器頻繁動作，可設停止偏離值。

　　如例3中照明控制，可把【停止偏離值】設为10，當照度值小于50lx时報警輸出，開燈，當环境亮度上升到50lx+10lx，即60lx时，報警才停止，即關燈，有效避免了臨界點的反複動作。

　　6.3.2. 【聲報警輸出】：可選充許、暫停、禁止，【聲報警暫停】为暫时停止聲報警，當下一整點时如報警条件還存在，則繼續聲報警;【聲報警關閉】則無聲報警輸出;本設置对繼電器輸出沒有影响。聲報警为記录儀内蜂鳴器發聲，如不想听到蜂鳴器聲，可關閉。

　　6.4.電源管理設置说明(可選功能)

　　電源管理功能可最大限度降低設備總體功耗，建議在太陽能、锂電池供電时優先考慮，如要求設備24小不間斷工作、通訊，應考慮市電供電或配置更大的太陽能供電系統。

　　【GPRS間隔(时)】：當前小时數可以整除設置值时，GPRS電源在該小时0分2秒上電，GPRS約幾十秒後連接到遠端電腦，上傳數據。

　　【GPRS工作(分)】：當GPRS電源工作分鐘數到达設置值时，自動斷開GPRS電源，如在斷電前1分鐘内收到數據同步命令帧，則斷電时間延遲到收到最後一条同步命令帧的1分鐘後。

　　當【GPRS間隔(时)】为1，【GPRS工作(分)】大于60，則GPRS電源始終工作。

　　【傳感提前(秒)】：在數據保存間隔到达前N秒，傳感器上電工作。

　　【傳感延後(秒)】：在數據保存間隔到达後N秒，傳感器斷電。

　　當【傳感提前(秒)】大于0，【傳感延後(秒)】大于60，則傳感器始終工作。

　　需要連續工作計算總累計值的傳感器，如雨量傳感器不受此參數影响，始終为工作狀态。如需一部分傳感器連續工作，一部分傳感器間隙工作，請在订貨时提前注明。

設置方法

　　7.1.風向指北設置：

　　如安裝时未将風向傳感器上的白線对準正北，可在菜單中调整，步驟如下：

　　7.1.1. 人为把風向傳感器上的箭头对準正北並保持不動。

　　7.1.2. 數據記录儀通電，進入菜單在【气象要素設置】中選【風向指北校正】，並輸入“01”，按【EDIT】鍵，完成設置。

　　7.2.風速報警設置(選配功能)：

　　7.2.1. 只要繼電輸出不要聲報警：在【聲報警暫停輸出】中選【聲報警關閉】功能。

　　7.2.2. 要繼電輸出同时聲報警：【報警值最小值B】設为0，【報警值最大值B】設为99.9，實際上B路不会報警輸出，只讓A路有效。

　　7.2.3. 达到指定風速时聲報警，更高風速时繼電輸出：【報警值B】設为聲報警風速;【報警值A】設为繼電器輸出風速。

顯示

　　數據記录儀上最上行时間为當前时間，如不準确，應按當地标準时間调整，數據記录儀内置时鐘電池，斷電後时間不会丢失或停止;第二行至第四行滾動風速風向實时數據;當有風速報警功能时第四行顯示報警狀态。LCD屏上的背光时間可在【系統設置】—【背燈时間】中调整，設为0时，背光始終打開，當系統为蓄電池或太陽能供電时，請設为背光自動關閉，數據記录儀的電流将減少約22mA(DC12V时)以上，以增加電池使用时間。

通訊

　　默認波特率9600pbs，無奇偶校验，8位數據，2个停止位，設備地址08H ，modbus RTU協議，協議詳見《數據記录儀通訊協議》。

　　數據記录儀與電腦1.5米以内时，建議用USB連接，方便快捷;

　　小于50米时，可用RS232連接，要求電腦上有COM口，如電腦上無可用的COM口可用串口卡(PCI)或USB转RS232转換器增加COM口;

　　大于50米、小于1000米时，可用RS485連接。電腦端應配232转485转換器或USB转485转換器等。

　　其它通訊方式請參考光盤【電腦配置及通訊方式.pdf】

防雷

　　儀器内部勻有電源防雷及信号防雷保護，但室外傳感器安裝时仍要注意支架不得高于周圍的避雷針，以确保人員及設備安全。

運輸、保存

　　11.1. 運輸过程中應注意防振、防壓、防潮。

　　11.2. 长期保存在包裝箱内，温度0-40攝氏度，湿度不大于75%

售後服務

　　12.1. 在正常使用情況下，非外界因素造成的損壞，未擅自打開機殼的前提下，廠家提供三个月的包換、一年的保修服務。

　　12.2. 用戶應注意防雷等方面的保護，如雷擊造成損壞，廠家僅能提供有償維修服務。

　　附录 软件

　　運行随機光盤【\weather\setup.exe】安裝软件，默認【下一步】，即可安裝到【D:\气象監測系統】文件夾中，並在桌面形成快捷方式。系統软件具有數據保存、顯示並有打印及曲線繪制功能。可在Windows XP、WIN7操作系統上運行。

　　如要使用USB接口通訊，應運行【\weather\USB驅動\usbdrv.exe】，點“安裝”，安裝USB驅動。

　　本软件通过與記录儀通訊获得數據，近距離时可直接用USB口連接，方便快捷;距離較遠时，可通过RS232口連接。其它更多通訊方式參考光盤【\電腦配置及通訊方式.pdf】。

　　連接好電源線及數據線後，打開計算機，檢查計算機软件中的通訊參數設置是否正确，檢查無誤後即可打開記录儀進行通訊。

　　數據同步，點擊软件中的同步鈕，软件会自動與記录儀進行數據同步，将記录儀中保存的數據读入計算機的數據庫中。
