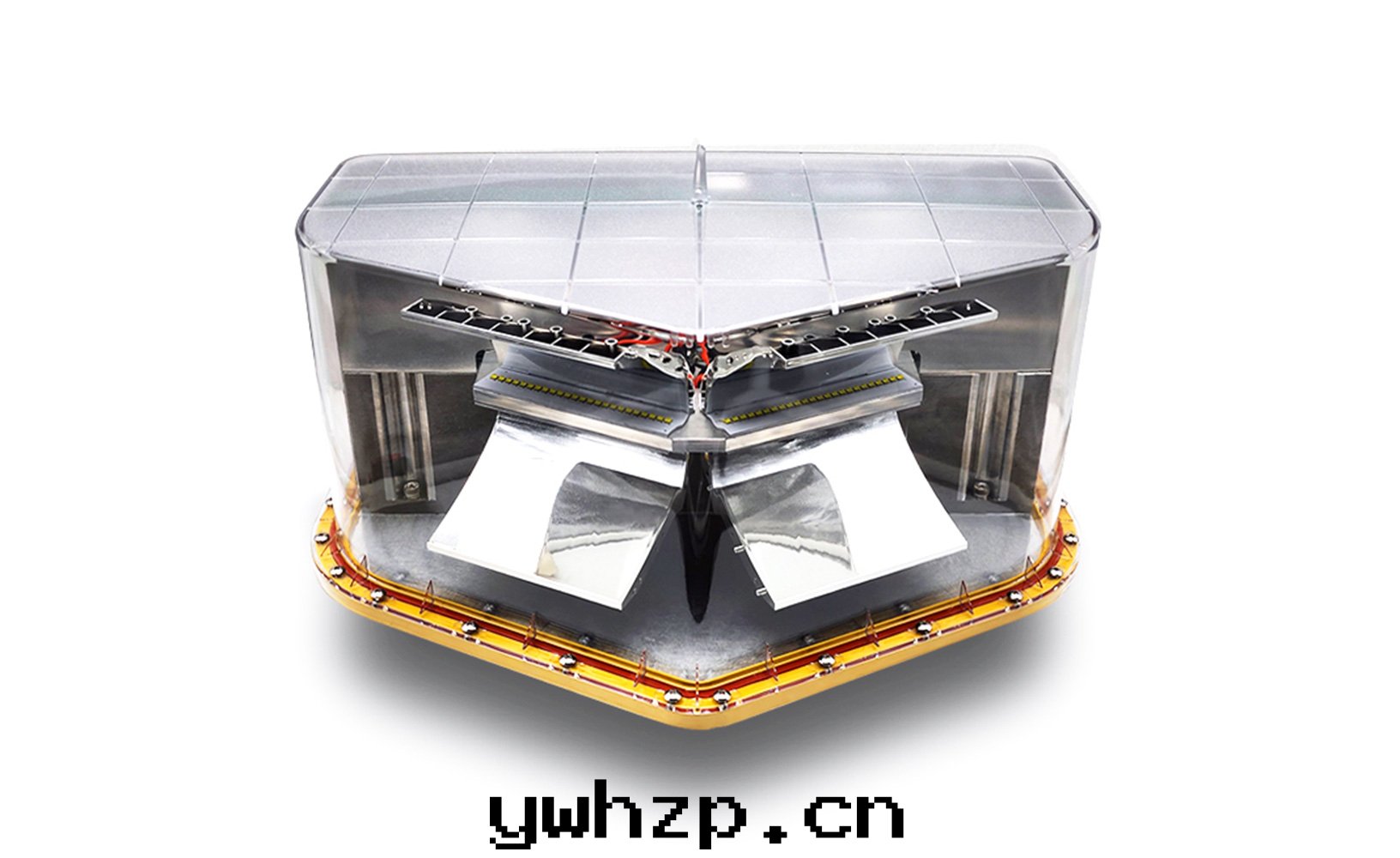

TX-HB-120B (L) B型高光強障礙燈，外殼采用航空鋁合金材料一體成型；光源采用高效率貼片LED配合反射式光學結構，具有亮度高，壽命长等特點；控制電路防雷擊能力強、带有防浪湧保護裝置，能适用于恶劣的工作环境。
TX-HB-120B(L)B型高光強障礙燈，外殼采用航空鋁合金材料一體成型；光源采用高效率貼片LED配合反射式光學結構，具有亮度高，壽命长等特點；控制電路防雷擊能力強、带有防浪湧保護裝置，能适用于恶劣的工作环境。
大樓、機场、高杆燈、煙囪、橋梁、電力铁塔、通訊塔、超高建築。
●采用大功率貼片LED芯片，具有亮度高，能耗低，壽命长等特點。
●自主研發先進的光學系統，聚光角度符合CAAC及ICAO要求。
●带有防浪湧保護裝置，能适用于恶劣的工作环境。
●采用先進的高導热烤漆技术，具有優良的散热性，可有效縮小燈具體積重量。
●具有抗雷擊、防雷電、耐日晒、抗雨雪、可抵抗台風、冰雹等恶劣天气的侵襲。
●具有过流保護功能。
●可定制GPS、北斗無線同步、LORA-10KM無線同步、遥控遥測等功能。
●超工業级工作环境温度-40℃~+55℃，防水等级达IP66。
| 執行标準 | CAAC | MH/T 6012-2015和AC-137-CA-2017 | 航空障礙燈 |
| ICAO | ICAO附件14第I卷第八版 | 機场設計和運行 | |
| FAA | Advisory Circular 150/5345-43J | Specification for Obstruction Lighting Equipment |
|
型 号 |
TX-HB-120B（L） |
垂直發光角度 |
3°~7° |
|
電 源 |
AC220V 兼容DC96V |
水平發光角度 |
120° |
|
電源頻率 |
50Hz~60Hz |
外形尺寸 |
452*288*289mm |
|
平均功率 |
≤25W |
安裝尺寸 |
144mm*80mm*M10 |
|
工作方式 |
40~60次/分 |
环境温度 |
-40℃~+55℃ |
|
發光顔色 |
白色 |
重量 |
8.3kg |
|
光 源 |
LED |
抗風能力 |
240km/h |
|
外殼材質 |
鋁合金 |
能效 |
≥93% |
|
安裝結構 |
可调节式安裝 |
防護等级 |
IP66 |
|
光源壽命 |
≥200000小时 |
相对湿度 |
0%～95% |
|
防浪湧等级 |
3KA |
盐 霧 |
可暴露在盐霧环境中 |
|
淋雨 |
可暴露在任意風向的雨中 |
絕緣特性 |
輸入端與外殼間：1.414KVdc，10s不擊穿 |
|
輻照 |
可暴露在太陽輻射下 |
電磁兼容标準 |
發射:EN55022(CISPR22) class A 諧波:EN61000-3-2,-3 |
|
抗震動性 |
10~500Hz,2G 10分鐘/周期，XYZ各軸各60分鐘 |
洩露電流 |
＜10ua |
|
平均無故障时間 |
≥20万小时，MIL-HDBK-217F(25℃) |
||
|
海拔高度 |
≥5500m |
||
|
防觸電保護 |
有 |
||
|
有效光強 |
白天：100000cd，黎明/黃昏：20000cd，夜晚：2000cd |
||
|
光控檔位 |
黑夜（＜50Lx），黎明（50-500Lx），白天（＞500Lx），黃昏（50-500LX） |
||
使用注意事項 Usage Notice
嚴禁使用标稱以外的電源電壓，否則将会損壞設備；
當設備發生故障时請勿自行拆開，以免造成人身傷害；
安裝人員在操作完成後必須檢查設備電源線防水處理是否良好，固定螺丝是否擰緊；
非專業人員請勿对設備進行維修，避免将故障扩大和造成人身傷害；
